Порт 10G Ethernet на модели камеры Blackmagic Studio Camera 4K Pro позволяет передавать по одному кабелю видео с камеры и обратное программное изображение, тайм-код, опорный сигнал и Tally-индикацию, голосовые сообщения и команды управления. Подобная конфигурация имеет преимущества оптоволокна по стандарту SMPTE, однако за счет медного Ethernet-кабеля она существенно дешевле.

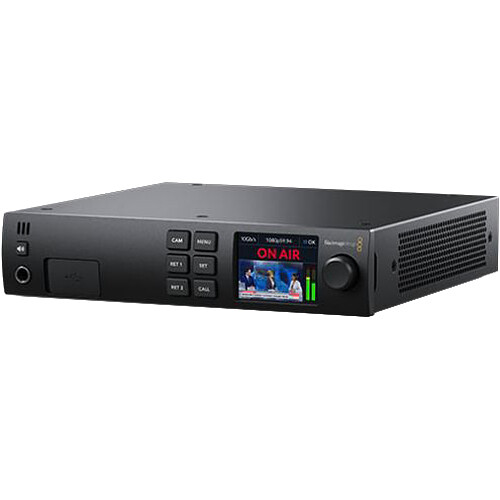

Для приема всех потоков используется студийный конвертер Blackmagic линейки Fiber, который также обеспечивает энергоснабжение съемочной техники, поэтому при работе необязательно находиться рядом с источником питания. Полка Blackmagic Universal Rack Shelf дает возможность установить на одно место два таких устройства!
Разъемы
Видеовход SDI
2
Видеовыход SDI
2
Выходы SDI для мониторинга
1
Скорость передачи через SDI
1,5 Гбит/с; 3 Гбит/с; 6 Гбит/с и 12 Гбит/с
Встроенный динамик
Монофонический
Ввод аналогового звука
Для поддержки двух каналов программного аналогового звука предусмотрен 9-контактный разъем
Вывод аналогового звука
Через один 6,35-мм разъем для наушников
Ввод звука через SDI
RETURN 1 с двумя каналами программного звука, встроенными в сигнал 1,5G/3G/6G/12G-SDI.
Четыре канала (13, 14, 15 и 16) для двусторонней связи.
RETURN 2 с двумя каналами звука, встроенными в сигнал 1,5G/3G/6G/12G-SDI.
Вывод звука через SDI
Два канала программного звука, встроенные в сигнал 1,5G/3G/6G/12G-SDI.
Четыре канала (13, 14, 15 и 16) для двусторонней связи.
Разъемы для тайм-кода
Один BNC-вход и один BNC-выход
Разъемы для синхронизации
Один BNC-вход и один BNC-выход.
Tri-Sync или Blackburst.
Двусторонняя связь
Двусторонняя связь для технического персонала на SDI-каналах 13 и 14.
Двусторонняя связь для производственной группы на SDI-каналах 15 и 16.
Разъем RJ-45 для внешних аналоговых систем двусторонней связи.
Экран
ЖК-дисплей 2,2 дюйма
Ethernet
Один разъем 10 Гбит/с PoE RJ-45 для подключения камеры сетевым кабелем Cat 6A согласно требованиям к оптоволокну по стандарту SMPTE.
Один разъем 1 Гбит/с для внешнего управления и обновления ПО.
В соответствии со стандартами SMPTE 292M, SMPTE 372M, SMPTE 424M, SMPTE 425M level A и level B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 и SMPTE 2082-10
