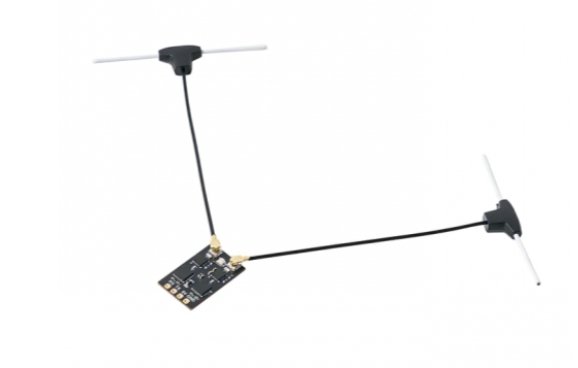

BETAFPV SuperD ELRS Diversity Receiver 915MHz — это высокоэффективный приемопередатчик (ресивер) для систем дальней связи (Long Range System — ELRS) на частоте 915МГц. Этот продукт BETAFPV предназначен для использования в дальних и стабильных соединениях FPV (видео в реальном времени) в летательных аппаратах, где важна надежность и устойчивость сигнала на большом расстоянии.
Он используется не только для FPV-дронов, но и для FPV-самолетов или других летательных аппаратов FPV. Он имеет отличные характеристики во время полетов на большие расстояния.
Первый настоящий разнос приемник для диапазонов частот 915 МГц/868 МГц с двумя отдельными приемными модулями, работающими вместе для улучшения качества приема сигнала и общей надежности.
Радиосистема 900 МГц демонстрирует большую дифракционную способность благодаря своей более низкой частоте, тогда как системы 2,4 ГГц, как правило, направлены и восприимчивы к затуханию, вызванному зданиями, листьями или влагой.
Основные особенности:
ELRS Technology (Дальнейшая связь): Использует технологию ELRS, которая позволяет передавать сигналы на большое расстояние, обеспечивая устойчивую и непрерывную передачу видеосигнала.
Частота 915МГц: рабочая частота на 915МГц позволяет получать сигналы на большом расстоянии и работать в областях с большим количеством помех.
Диверситетный приемник (Diversity Receiver): Оборудован двумя антеннами для повышения надежности сигнала за счет использования лучшего сигнала из двух.
Компактный и легкий дизайн: Миниатюрные размеры и небольшой вес позволяют удобно устанавливать приемник на различных летательных аппаратах.
Надежная и стабильная работа: обеспечивает надежную работу сигнала, даже в условиях ограниченной связи.
BETAFPV SuperD ELRS Diversity Receiver 915MHz является отличным выбором для ищущих эффективный и стабильный приемник для дальних связей FPV на частоте 915МГц.
Товар: BETAFPV SuperD ELRS 915MHz
MCU: ESP32 PICO D4, двойной SX1276
Мощность телеметрии: 17 дБм
Вес без антенны: 1,2 г
Радиочастота: 915 МГц FCC
Разъем антенны: IPEX MHF 1/U.FL
Входящее напряжение: +5 В постоянного тока на кнопке «+».
Мощность телеметрии: 100 мВт.
Протокол последовательного вывода: CRSF
Тип модели: беспилотник FPV, самолет с неподвижным крылом
Первый настоящий диверсифицированный приемник из TCXO
Диверсифицированный приемник SuperD ELRS имеет встроенный TCXO (кристаллический генератор с температурной компенсацией), совместно используемый двумя радиочастотными микросхемами для сверхточного источника синхронизации. Настоящий приемник, включающий две радиочастотные микросхемы и PA+LNA, выделяет большое количество тепла во время работы. Благодаря высококачественному TCXO он может выдерживать экстремальные температуры, не опасаясь зноя и холода, непрерывно выводя точную частоту для полета на большие расстояния.
Приемники BETAFPV ExpressLRS
Диверсифицированный приемник SuperD ELRS обладает двойными радиочастотными цепями приемников с двумя антеннами, что обеспечивает более длительный и стабильный полет для беспилотных летательных аппаратов FPV и самолетов с радиоуправлением. Выбор подходящего приемника для управления квадрокоптером или другими моделями радиоуправления очень важен.

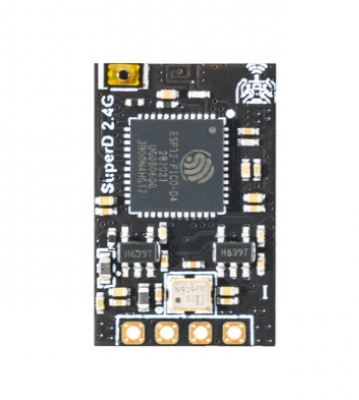

Элементы платы:
Индикация состояния приемника SuperD RGB:
ЦветСостояние Описание
Меняется Затухает Включите
Зеленый медленно мигает Режим обновления WIFI
Красный Быстрая вспышка ВЧ-чип не обнаружен
Оранжевая двойная вспышка Режим привязки
Оранжевая тройная вспышка Подключено, но конфигурация модели не соответствует
Оранжевый Медленно мигает Ожидание подключения
Оранжевый Постоянно горит Подключен, а цвет указывает на скорость пакетов.
Цвет света RGB, соответствующий скорости пакетов, показан на рисунке ниже.
Примечание: D50 – это уникальный режим ELRS Team900. При частоте обновления 200 Гц в режиме Lora тот же пакет данных повторно передается четыре раза, а расстояние получения эквивалентно 200 Гц.
100Hz Full — это режим, реализующий 16-канальный выход с полным разрешением при частоте обновления 200 Гц в режиме Lora, а расстояние приема эквивалентно 200 Гц.
Конфигурация и привязка
ExpressLRS использует последовательный протокол Crossfire (известный также как протокол CRSF) для связи между приемником разноса SuperD и платой контроллера полета. Возьмите контроллер полета с использованием микропрограммы Betaflight в качестве примера, чтобы представить его проводку и конфигурацию порта.
Соединение между приемником разнесения SuperD и контроллером полета показано на рисунке ниже
Подключите контроллер полета к конфигуратору Betaflight для базовой конфигурации. Сначала на странице Порт включите последовательный порт контроллера полета (возьмите в качестве примера UART1) как Serial Rx.
На странице конфигурации установите Receiver Mode на Serial (через UART) и Serial Receiver Provider на CRSF.
Стандартное микропрограммное обеспечение разнесенного приемника SuperD использует протокол ExpressLRS V3.0.0 и не имеет предварительно установленной фразы привязки. Таким образом, версия микропрограммы модуля передатчика должна быть ExpressLRS V3.0.0 или более поздней версии. И модуль приемника, и модуль передатчика не должны иметь никаких обязательных фраз.
Включите и выключите приемник 3 раза каждый шаг с паузой в 2 секунды для входа в режим привязки;
Когда индикатор начинает быстро мигать оранжевым дважды, прием находится в режиме привязки;
Войдите в режим привязки модуля радио или передатчика, чтобы связаться с приемником; Если индикатор горит постоянно, это означает, что устройство успешно подключено.
Примечание: после привязки один раз приемник запомнит автоматически сохраненную фразу привязки и устройство. Дальнейший перезапуск устройства будет привязан автоматически без необходимости повторной привязки.
Прошивка 915/868 МГц по умолчанию ELRS V3.3.0. Официальная версия еще не обнародована. Обновляется синхронно с версией ELRS V3.3. Затем можно нажать последнюю версию ELRS Configurator Nightly для работы. Выберите целевое устройство BETAFPV SuperD 900MHz RX.
Примечание: прошивка для 915 МГц/868 МГц является самокомпилированной прошивкой.
Габаритные размеры: 22 мм х 14 мм
Длина кабеля антены: 75 мм
Комплект поставки:
1* разнесенный приемник SuperD 915 МГц
2*915 МГц Т-антенна
1* 4-контактный разъем
1* 4-контактный жгут проводов
1* Инструкция по эксплуатации
2* термоусадочная трубка
