Основные характеристики
- 40 входных каналов, 25-шинный микшерный пульт
- Программируемые микрофонные предусилители, разработанные компанией MIDAS.
- 16 входов XLR + 8 выходов XLR
- 32×32 USB аудиоинтерфейсная карта
- Цветной TFT-дисплей высокого разрешения, 5 дюймов
- 6-полосный эквалайзер + 8 виртуальных стереоэффектов
- 40-битный цифровой сигнальный процессор с плавающей запятой
- 48-канальный цифровой Snake-адаптер с поддержкой AES50
- ULTRANET для персонального мониторинга P-16
Идеально подходящий для профессиональных выступлений и записи, Behringer X32 RACK — это 40-канальный цифровой микшерный пульт с 25 шинами, предназначенный для установки в рэковую стойку, который предлагает множество функций в компактном корпусе. Микшер оснащен 16 полностью программируемыми микрофонными предусилителями, разработанными MIDAS, а основные выходы, микшерные шины и независимые матричные микшерные шины имеют 6-полосные параметрические эквалайзеры и встроенную динамическую обработку для превосходных возможностей настройки звучания.

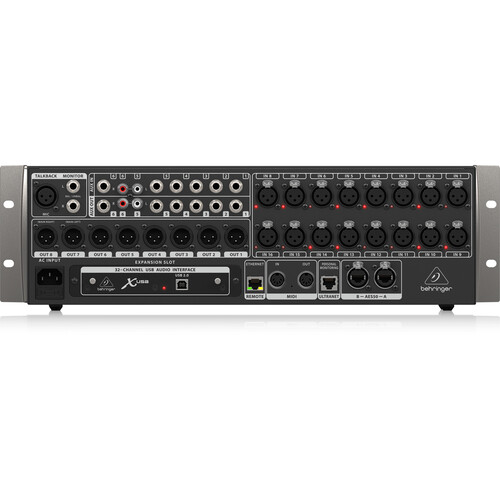

Микшер X32 RACK также имеет 8 аналоговых выходов XLR, а также 6 балансных линейных входов и выходов Aux 1/4″ и два разъема для наушников 1/4″. Секция обратной связи позволяет общаться с внешним микрофоном. Микшер также имеет пару портов AES50 с поддержкой сети KLARK TEKNIK SuperMAC для использования с 48-канальными цифровыми коммутационными кабелями, обеспечивающими сверхнизкий уровень джиттера и задержки. Встроенный порт расширения поставляется с установленной 32 x 32 аудиокартой X-USB USB.

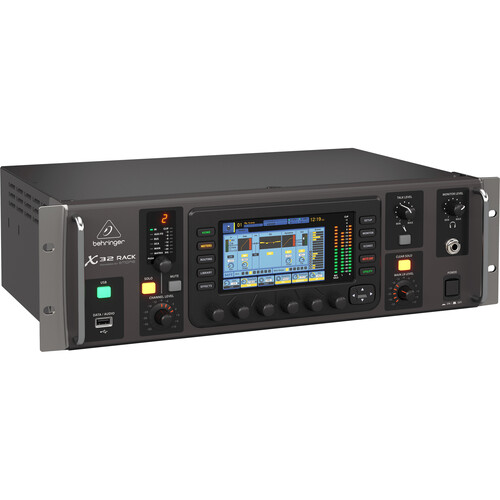

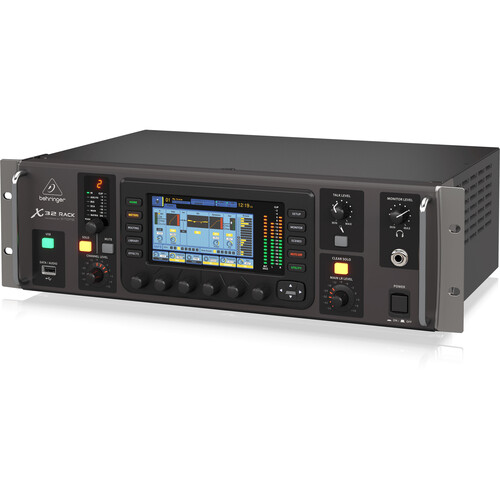

Обзор стойки X32
- Цифровой микшер на 40 входов, 25 шин, высотой 3 RU, предназначенный для установки в стойку, для живых выступлений и стационарных звуковых систем.
- 16 разработанных компанией Midas полностью программируемых микрофонных предусилителей для аудиофильского качества звука.
- 8 выходов XLR плюс 6 дополнительных линейных входов/выходов, разъем TRS и секция обратной связи с микрофонным входом XLR.
- 32-канальный аудиоинтерфейс USB 2.0 с 32 каналами
- Бесплатные приложения для iPad и iPhone для профессионального удаленного управления — компьютер не требуется.
- Высококачественный 5-дюймовый цветной TFT-дисплей с хорошей видимостью в дневное время обеспечивает удобный просмотр компонентов и параметров рабочего процесса.
- Основной LCR-канал, 6 матричных шин и все 16 микшерных шин, каждая из которых оснащена инсертами, 6-полосными параметрическими эквалайзерами и полной обработкой динамического сигнала, а также 8 DCA-каналов и 6 групп отключения звука.
- Виртуальный блок эффектов с 8 слотами для истинно стереофонических эффектов включает в себя высококачественные симуляторы, такие как Lexicon 480L и PCM70, EMT250, Quantec QRS и др.
- 40-битный цифровой сигнальный процессор с плавающей запятой обеспечивает «неограниченный» динамический диапазон без внутренней перегрузки и с практически нулевой общей задержкой (0,8 мс).
- Мощные средства управления сценами для удобной работы со сложными проектами.
- 48-канальный цифровой змейкер с поддержкой двух портов AES50, оснащенный сетевой технологией SuperMAC от Klark Teknik для сверхнизкого уровня джиттера и задержки.
- Разъем USB Type-A, обеспечивающий хранение файлов и несжатые стереозаписи, а также предустановки шоу и обновления системы.
- Подключение ULTRANET к системе персонального мониторинга Behringer P16
- Дистанционное управление по сети Ethernet для настройки оборудования во время шоу с экранным программным редактором.
- Встроенный порт расширения для аудиоинтерфейсных карт или цифровых сетевых мостов.
- MIDI In/Out для удаленного вызова сцен или управления другим MIDI-оборудованием.
- В будущем обновления прошивки, включая новые плагины эффектов (FX Plug Ins), будут доступны для бесплатной загрузки с сайта behringer.com.
Улучшенная организация рабочего процесса и многоканальное взаимодействие.
С выходом новой версии прошивки X32 2.0 компания Behringer не только значительно улучшила рабочий процесс, но и добавила совершенно новые возможности, включая «акустическую интеграцию» для полного подключения и управления акустическими системами и внутриканальными мониторами (IEM). Они полностью переосмыслили более 50 встроенных плагинов эффектов и добавили классические примеры процессоров, основанные на «истинном физическом моделировании». Для еще большей гибкости X32 RACK оснащен сменными платами расширения для подключения к другим многоканальным аудиосетям через протоколы USB, ADAT, MADI и Dante, в дополнение к встроенным разъемам ULTRANET и AES50. Прежде всего, X32 COMPACT дает вам в руки всю мощь цифрового звука — без компромиссов.

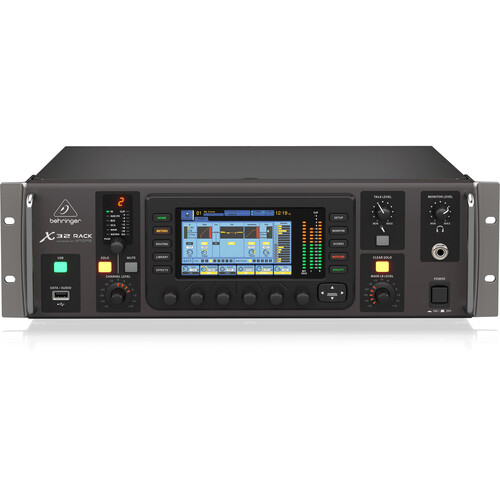

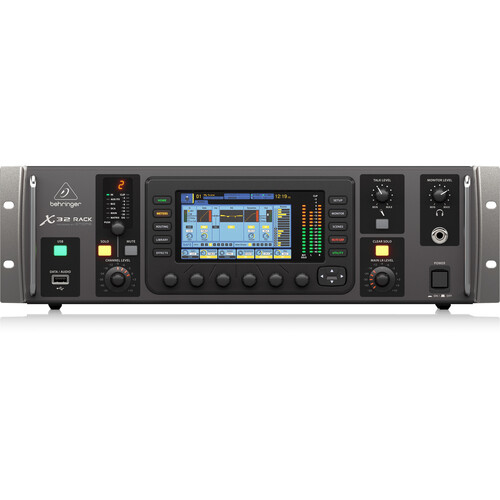

Переднее боковое управление
На передней панели X32 RACK расположены элементы управления, позволяющие звукорежиссеру вносить корректировки в живой микс без дополнительного оборудования. Порт расширения на задней панели позволяет устанавливать дополнительные карты ввода/вывода для взаимодействия с существующей сетевой аудиоинфраструктурой.
5-дюймовый основной дисплей
- 5-дюймовый цветной TFT-дисплей (на тонкопленочных транзисторах) в X32 RACK с хорошей видимостью в дневное время отображает необходимые параметры настроек тогда, когда они вам нужны.
- Благодаря высокой контрастности и хорошей видимости на открытом воздухе, TFT-дисплей идеально подходит для концертных площадок и фестивалей под открытым небом. Оснащенный высокоточными тактильными энкодерами, чувствительными к контексту, экран мгновенно отображает в высоком разрешении все изменения, внесенные в широкий спектр параметров.
- Продуманная конструкция позволяет управлять важными функциями, такими как эффекты, индикация уровня сигнала, маршрутизация и многое другое, всего одним или двумя нажатиями кнопок.
Акустическая интеграция
- Легендарная британская компания Turbosound, существующая уже 40 лет и известная производством одних из лучших в мире акустических систем, объединила усилия с Behringer для бесшовной интеграции микшерных и акустических систем. Мы называем это «акустической интеграцией».
- Шина ULTRANET в X32 RACK позволяет передавать до 16 каналов высококачественного цифрового звука на массив акустических систем Turbosound iQ — всё по одному кабелю Cat 5, а также передавать управляющие данные для удалённой настройки звуковых пресетов.
- Кроме того, серия iQ включает в себя «истинное физическое моделирование» некоторых из самых популярных акустических систем, которыми можно легко управлять дистанционно через X32 RACK, что позволяет звукорежиссеру применять различные модели акустических систем в режиме реального времени, не вставая с микшерного пульта.
100-полосный анализатор спектра для всех каналов/шин эквалайзеров
- X32 RACK включает в себя высокоразрешающий 100-полосный анализатор спектра в реальном времени (RTA) с полным отображением гистограммы и спектрограммы. Этот высокоразрешающий RTA отображает распределение энергии звука в 100 частотных диапазонах во времени, захватывая окно сонограммы длительностью 10 секунд.
- Переключайтесь между режимом отображения большого спектра RTA, показывающим любой доступный сигнал в полноэкранном разрешении, или режимом комбинированного отображения, в котором спектр RTA отображается над каждой из кривых эквалайзера канала и шины.
- Результаты выбранной вами фильтрации отображаются непосредственно в звуковом спектре. Кроме того, анализатор спектра (RTA) может отображаться поверх 31-полосных графических эквалайзеров в стойке эффектов.
16 захватывающих плагинов спецэффектов, основанных на реальном физическом моделировании.
- Компания Behringer добавила в X32 RACK 16 новых плагинов эффектов, предоставляя доступ к более чем 50 эффектам, которые в противном случае обошлись бы в десятки тысяч долларов за аппаратное обеспечение.
- Это новое поколение высококачественных плагинов эффектов основано на реальном физическом моделировании классического аудиооборудования. По сути, они воссоздали классическую аналоговую аппаратуру в цифровой среде и включили модели легендарных процессоров, таких как Urei 1176, Teletronix LA-2A и компрессоры Fairchild 670, а также легендарные эквалайзеры Pultec EQP-1a и EQ5 и многое другое. Также добавлен передовой 5-полосный многополосный компрессор.
- И наконец, что не менее важно, X32 RACK может одновременно управлять четырьмя стереофоническими ревербераторами студийного качества и восемью каналами 31-полосного графического эквалайзера. Это позволяет заменить ваше старое внешнее оборудование полностью запоминающим встроенным решением.
Разделение усиления и дистанционное управление для FOH и мониторинга
- Новый режим Gain Split разделяет усиление канала (подстройку уровня) и усиление головного усилителя, позволяя звукорежиссеру (FOH) и/или звукорежиссеру мониторной системы регулировать локальную подстройку уровня в цифровом виде — и независимо от усиления предусилителя.
- Кроме того, новая опция HA Gain Remote позволяет дистанционно управлять усилением консоли с помощью внешней консоли, например, при использовании X32 RACK в качестве сценического блока.
Расширенные возможности маршрутизации и обработки данных.
- Благодаря недавнему обновлению прошивки, возможности маршрутизации в X32 RACK стали еще более гибкими. Выходные сигналы и выходы XLR теперь обрабатываются отдельно, что позволяет направлять сигналы от источников AES50 или плат расширения непосредственно на аналоговые выходы X32.
- Используйте выходы X32 RACK для прямой маршрутизации сигналов PA или мониторинга с основной или FOH-консоли. Новые точки подключения выходов можно установить как до или после отключения звука для большей удобности использования с вашими персональными мониторными микшерами P16. Это очень полезно в ситуациях, когда вы не хотите, чтобы группы отключенных звуков прерывали поток сигнала.
Новые инструменты для управления сценой и шоу.
- Представляем список реплик (Cue List) — инновационный способ автоматизации загрузки сцен и новых «фрагментов» в разных моментах шоу. Каждая из 500 записей списка реплик может загружать любую из 100 сцен или фрагментов по отдельности или одновременно. В итоге вы получаете впечатляющее количество: 500 реплик x 100 сцен x 100 фрагментов.
- Сохраняйте ваши любимые настройки эквалайзера для ударных на каналах 1-8 в виде фрагмента, который можно мгновенно вызвать как отдельный пресет, полностью независимый от общей конфигурации консоли. Это как сделать снимок параметра на входе, возврате, слоте эффектов, шине, матрице, основном канале или группе DCA — и сохранить его для быстрого доступа, когда это необходимо.
MIDAS Золотой предусилитель
- Входная топология X32 RACK — микрофонные предусилители, программируемые регуляторы усиления и аналого-цифровые преобразователи — была разработана командой инженеров компании Midas, известной своими отмеченными наградами разработками микрофонных предусилителей.
- Задуманная как единая, целостная система, построенная на основе высококачественных АЦП, эта запатентованная конструкция предусилителя улавливает каждый нюанс входного сигнала, обеспечивая превосходное качество звука.
- Регулировка усиления полностью программируема и охватывает диапазон 72 дБ с точностью 0,5 дБ на шаг.
- X32 RACK, способный выдерживать максимальный уровень входного сигнала +23 дБн, превращает аналоговые регуляторы напряжения и переключатели пэдов в пережиток прошлого.
- В дополнение к аналоговым входам используются многоканальные АЦП Cirrus Logic аудиофильского качества, обладающие динамическим диапазоном 114 дБ, что обеспечивает впечатляюще низкий уровень искажений и шума.
- Разработанный компанией Midas предусилитель обеспечивает высочайшую степень целостности сигнала.
Аудиосети и интерфейсы
X32 RACK включает в себя множество функций управления и сетевого взаимодействия в стандартной комплектации. Двухпортовая цифровая сеть AES50 поддерживает до 96 каналов аудио по экранированному кабелю Cat 5 (STP), что позволяет использовать удаленные сценические блоки и обмениваться сигналами между несколькими подключенными X32. Встроенная сеть ULTRANET обеспечивает 16-канальный цифровой микс напрямую на персональные мониторные микшеры P16 без дополнительного оборудования, затрат или задержки. Ethernet, USB 2.0 и MIDI — все это стандартные функции X32 RACK.
AES50 и SuperMAC
AES50 одновременно обеспечивает большое количество каналов, чрезвычайно низкую и детерминированную задержку, точное распределение тактовой частоты по сети с фазовой синхронизацией, обнаружение ошибок, сетевое резервирование, а также простоту развертывания и использования, что отвечает потребностям индустрии живых выступлений.Эта уникальная комбинация также полезна как для записи живых выступлений и студийной работы, так и для постпродакшена, вещания и инфраструктуры маршрутизации звука. SuperMAC — это проприетарная реализация AES50, принадлежащая компании Klark Teknik. Первоначально разработанная Sony Pro-Audio Labs в Оксфорде, Великобритания, она лежит в основе открытого стандарта AES50 для цифровых аудиосетей, опубликованного Audio Engineering Society — High-Resolution Multi-channel Audio Interconnection (HRMAI), опубликованного Audio Engineering Society, Inc.
- 48 двунаправленных аудиоканалов с частотой 48 кГц по кабелю Neutrik с разъемом etherCON.
- Однокабельное дуплексное соединение для аудиосигнала и тактовых сигналов выборки.
- Передача аудиоданных на физическом уровне Ethernet
- Большое количество каналов и сверхнизкая детерминированная задержка (2 x 3 выборки = 1,8 мс на узел)
- Точное распределение тактовых сигналов с выравниванием по фазе.
- Комплексное обнаружение и управление ошибками
- Обеспечение резервирования сети
- Минимальная конфигурация: максимальная простота развертывания и использования.
- Вспомогательный канал передачи данных, совместимый с протоколом Ethernet TCP/IP
X-USB
X32 RACK — это универсальная и мощная консоль для живых выступлений, которая также обладает широкими возможностями для студийной работы. Записывайте и воспроизводите до 32 дорожек на операционных системах Windows XP, Windows Vista, Windows 7 и Windows 8, а также на компьютерах Mac через USB 2.0. X32 RACK поддерживает частоту дискретизации 44,1 и 48 кГц в 24-битном режиме, позволяя записывать до 32 дорожек живого звука непосредственно на компьютер для последующего микширования. Воспользуйтесь встроенными эффектами X32 RACK, чтобы расширить коллекцию плагинов вашей DAW или освободить ценные ресурсы компьютера. Функция сохранения проектов в виде сцен позволяет как проектным, так и профессиональным студийным звукорежиссерам легко организовать работу, сохраняя проекты как сцены, как внутри системы, так и на внешнем USB-накопителе.
Дополнительные карты расширения
Слот расширения X32 RACK обеспечивает гибкие и расширяемые возможности подключения для множества различных приложений. Широкий спектр карт расширения X-Expansion Cards можно легко использовать вместо предустановленной карты X-USB, чтобы расширить возможности X32 в существующих сетях MADI, Dante и ADAT. Полностью совместимый с этими широко распространенными аудиопротоколами, X32 RACK обеспечивает бесшовную интеграцию в цифровые среды живого звука, записи и вещания.
X32-Edit (Windows, Mac, Linux)
Просто подключите X32 RACK к ноутбуку, настольному ПК или компьютеру Mac через локальную сеть, беспроводную сеть или кабель Ethernet. Приложение X32-Edit позволяет удаленно управлять X32 с компьютера. Переместите фейдер на ПК — он переместится на X32; нажмите кнопку на компьютере — кнопка переключится на X32. Эта функция окажется чрезвычайно полезной для управления мониторами на сцене, индивидуального управления несколькими установленными X32, а также для управления несколькими удаленными станциями управления одним и тем же X32. Приложение X32-Edit также позволяет создавать сцены на вашем ПК заранее, чтобы минимизировать время, необходимое для проверки звука.
X32-Mix для iPad
Благодаря новому X32-Mix для iPad, вы и ваш iPad всегда будете на месте. Просто подключите беспроводной маршрутизатор к X32 через Ethernet-кабель, а затем подключите до 10 iPad по беспроводной сети, что особенно удобно для создания собственных мониторных миксов. X32-Mix для iPad позволяет управлять всеми 32 микрофонными входами, 8 AUX-входами и 16 шинами, а также стереовозвратами эффектов и уровнями Matrix, Main и DCA. Выберите банк фейдеров на iPad, переместите виртуальные фейдеры, и моторизованные фейдеры X32 мгновенно отобразят ваши действия. Кроме того, благодаря функции Sends on Faders, ваш iPad теперь управляет 16 независимыми мониторными миксами.
X32-Q для iPhone, iPod Touch и Android
- X32-Q — идеальный инструмент для настройки вашего персонального мониторного микса с помощью цифровой микшерной консоли Behringer X32. Совместимая с моделями iPhone и iPod touch, X32-Q позволяет каждому артисту использовать свой собственный X32-Q для iPhone и iPod touch, чтобы настраивать и корректировать микс своего персонального монитора. X32-Q включает в себя функцию назначаемых MCA (Mix Control Association), которая упрощает настройку мониторного микширования во время выступления. Назначьте любой вход или комбинацию входов одному из 4 элементов управления MCA внутри X32-Q и мгновенно получите «больше меня», «меньше группы», «больше метронома»… одним движением пальца.
- X32-Q также доступен для устройств Android (минимум 2.2), что позволяет настроить персональный микс для мониторинга с помощью цифровой микшерной консоли Behringer X32. Совместимый с некоторыми мобильными устройствами Android, каждый артист может запустить собственное приложение X32-Q для Android, чтобы настраивать и корректировать свой персональный микс для внутриканальных мониторов или напольных мониторов с интерфейсом, аналогичным приложению для iPhone. Приложение включает в себя назначаемую функцию MCA (Mix Control Association) для мониторного микширования, достаточно простую для настройки во время выступления.
